ZG系列振动电机（振动电机）是八十年代初由机电部、冶金部、煤炭部联合设计组在引进日本先进样机基础上设计研制的。一九八四年通过部级鉴定，结论认为：该产品参数先进、结构合理、使用寿命长，主要技术参数接近国外同类产品先水平，在国内处于地位。该机特点是功率小，激振动大，尤其采用了国内装配技术，运行可靠，连续使用寿命长达10000小时以上。功率—激振力指标与日本相等，高于西德及国内同类产品，而激振力为振动机械设计、选型的主要参数。故在需同样激振力的情形下，选用该机功率小、耗能省，自重轻。
　　由于该惯性振动器性能优越，使用寿命长，因而得到广大用户的欢迎。近几年，该产品多次为国家重点项目配套。如上海宝钢二期工程，天津军粮城发电厂，鞍山钢铁公司、重庆钢铁公司 等，并赢得良好的信誉。
二、用途和特点
　　ZG系列惯性振动器是利用装在特制的双出轴三相异步电机转子两端的偏心块提供振动力的一种新型振动驱动装置。广泛用来作为各种振动机械（如振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动提升机、振动试验台等）的激振源、也可直接用来作为仓壁振动器。由于其使用方便、结构简单，因而被矿山、冶金、煤炭、建材、化工、轻工、电子、机械、粮食、公路桥梁上振护筒、振护柱等各行各业大量采用。
　　ZG系列惯性振动器与其它振动器（如电磁振动器、偏心连杆振动器等）相比，具有体积小、重量轻、结构简单、拆装方便、激振力大、功率小、效率高、噪音小、功率因素高、振动力可以无级调节等特点。

三、ZG系列惯性振动器主要技术参数见下表。



型号	振动力 （×10³牛）	额定 功率 （千瓦）	额定 电流 （安）	振动 频率 （次/分）	电压 （伏）	温升 （℃）	绝缘 等级	效率 （%）	功率 因素	重量 （公斤）
ZG402	0-2	0.1	0.4	1450	380	80	B	65.94	0.667	30
ZG405	0-5	0.25	0.73	1450	380	80	B	70.24	0.752	46
ZG410	0-10	0.55	1.53	1450	380	80	B	75.02	0.728	81
ZG415	0-15	0.75	1.95	1450	380	80	B	76.77	0.760	90
ZG420	0-20	1.1	2.71	1450	380	80	B	76.85	0.801	129
ZG432	0-32	1.5	3.15	1450	380	80	B	79.13	0.819	145
ZG440	0-40	2.2	5.19	1450	380	80	B	78.48	0.815	234
ZG450	0-50	3.0	6.82	1450	380	80	B	80.68	0.822	245
ZG609	0-9	0.55	1.66	960	380	80	B	76.0	0.662	84
ZG612	0-12	0.75	2.14	960	380	80	B	77.5	0.684	94
ZG618	0-18	1.1	2.97	960	380	80	B	78.6	0.715	141
ZG625	0-25	1.5	3.84	960	380	80	B	80.0	0.740	159
ZG636	0-36	2.2	5.55	960	380	80	B	80.9	0.747	249.5
ZG645	0-45	3.0	7.82	960	380	80	B	82.6	0.756	268
ZG660	0-60	4.0	9.56	960	380	80	B	82.2	0.762	427
ZG820	0-20	1.5	4.36	725	380	80	B	80.0	0.652	185
ZG830	0-30	2.2	6.16	725	380	80	B	81.1	0.667	279
ZG840	0-40	3.0	8.25	725	380	80	B	80.0	0.700	310

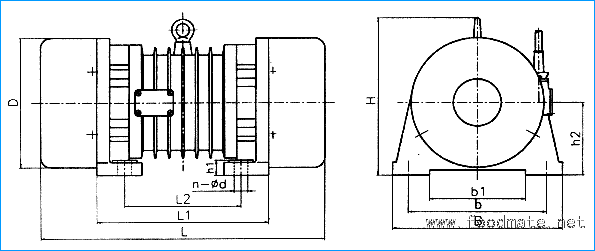

          外形及安装尺寸




型号	L	B	H	L1	L2	b	b1	h1	h2	D	n-d
ZG402	348	210	212	176	130	170	110	18	90	160	4-18
ZG405	368	240	240	190	140	190	120	18	105	190	4-18
ZG410	470	320	303	296	200	260	180	27	140	250	4-26
ZG415	490	320	303	316	220	260	180	27	140	250	4-26
ZG420	537	380	365	333	205	310	210	32	165	303	4-32
ZG432	550	380	365	346	218	310	210	32	165	303	4-32
ZG440	618	450	430	371	227	350	230	45	195	359	4-44
ZG450	643	450	430	396	252	350	230	45	195	359	4-44
ZG609	480	320	303	296	200	260	180	27	140	250	4-26
ZG612	536	320	303	316	220	260	180	27	140	250	4-26
ZG618	537	380	365	333	205	310	210	32	165	303	4-32
ZG625	596	380	365	346	218	310	210	32	165	303	4-32
ZG636	617	450	430	379	227	350	230	45	195	359	4-44
ZG645	676	450	430	404	252	350	230	45	195	359	4-44
ZG660	796	560	512	472	276	430	280	45	240	440	4-50
ZG820	688	380	365	376	248	310	210	32	165	303	4-32
ZG830	724	450	430	404	252	350	230	45	195	359	4-44
ZG840	786	450	430	414	262	350	230	45	195	359	4-44
