详细介绍：

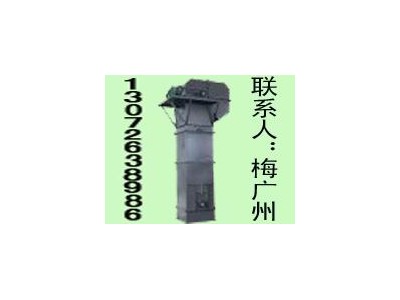

| TH型斗式提升机产品概述: TH系列斗式提升机适用于输送粉状、粒状及小块状的无磨琢及磨琢性小的物料。TH型是一种圆环链斗式提升机采用混合式或重力卸料，挖取式装料。牵引件用优质合金钢高度圆环链。中部机壳分单、双通道两种形式为机内重锤箱恒力自动张紧。链轮采用可换轮缘组合式结构。使用寿命长，轮缘更换工作简便。下部采用重力自动张紧装置，能保持恒定的张紧力，避免打滑或脱链，同时料斗遇到偶然因素引起的卡壳现象时有一定的容让性，能够有效地保护下部轴等部件。该斗式提升机适用于输送堆积密度小于1.5t/m3易于掏取的粉状、粒状、小块状的底磨琢性物料。如煤、水泥、碎石、砂子、化肥、粮食等。TH型斗式提升机用于各种散状物料的垂直输送。适用于输送粉状、粒状、小块状物料，物料温度在250℃以下。 本机备有二种料斗：ZH型（中深斗）一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型（深斗）一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。 本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机输送量365m3/h,提升高度为50m。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TH型斗式提升机主要特点: 1.维护方便，寿命长。 2.机壳钢板加厚、刚性好。 3.输送物料的温度可达250℃。 4.中节机壳具有单通道和双通道两种形式。 5.提升高度运行平稳可靠，噪音小，维护方便。 6.改进机型的提升输送量比普通机型提高30%以上。 7.提升机环链采用低合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
TH型斗式提升机技术参数表:
1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。 2.TH型斗提机料斗用途: Zh－－中深斗:输送湿粘性物料,如糖、湿细沙等。 Sh－－深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。 3.HL型斗提机料斗用途: Q－－浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。 S－－深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。 4.张紧力计算: G=40+0.232·H 式中:Q－－输送量（t/h） H－－提升高度（mm） G－－张紧力（kg）
Y11J5表示Y型电机功率11KW,JZQ500型减速机。 TH型斗式提升机主要尺寸:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
